| उत्पत्ति के प्लेस: | चीन से मूल |
|---|---|
| ब्रांड नाम: | CHEN LIFT |
| प्रमाणन: | CE ISO9001:2008 IPAF member |
| मॉडल संख्या: | एसजेवाई 0.45-6 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | फूस/लकड़ी के बक्सों में लपेटा हुआ |
| प्रसव के समय: | जमा की प्राप्ति के 30 दिन बाद |
| आपूर्ति की क्षमता: | 100 सेट/माह |
| सामग्री: | उच्च शक्ति मैंगनीज स्टील | रंग: | अनुकूलन |
|---|---|---|---|
| संग्रहित ऊंचाई: | 1.54मी | अधिकतम ऊंचाई: | 6 |
| प्लेटफार्म का आकार: | 1.80*1.00मी | वज़न: | 1100kg |
| लोडिंग क्षमता: | 450 किलो | ||
| प्रमुखता देना: | कैंची उठा मोबाइल,ऑटोमोबाइल कैंची लिफ्ट |
||

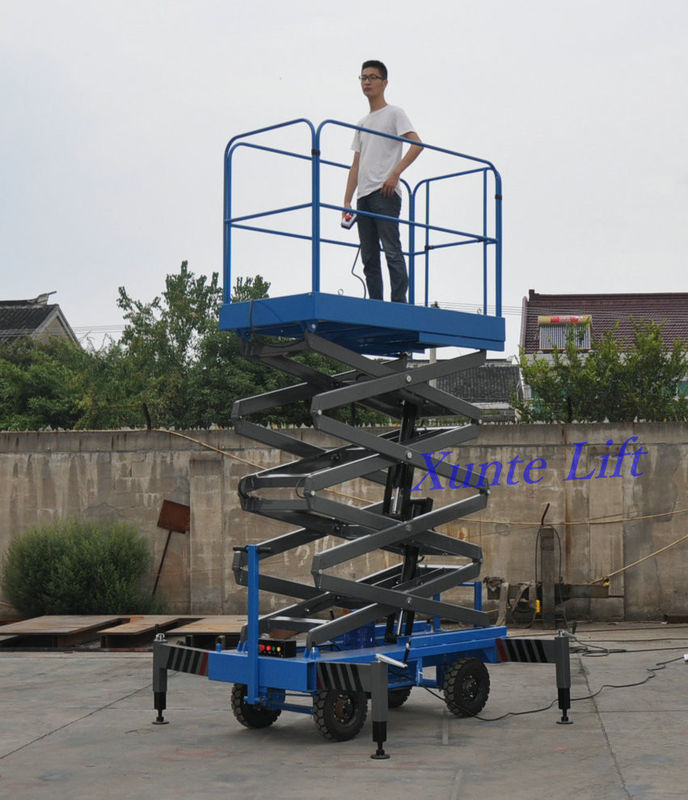

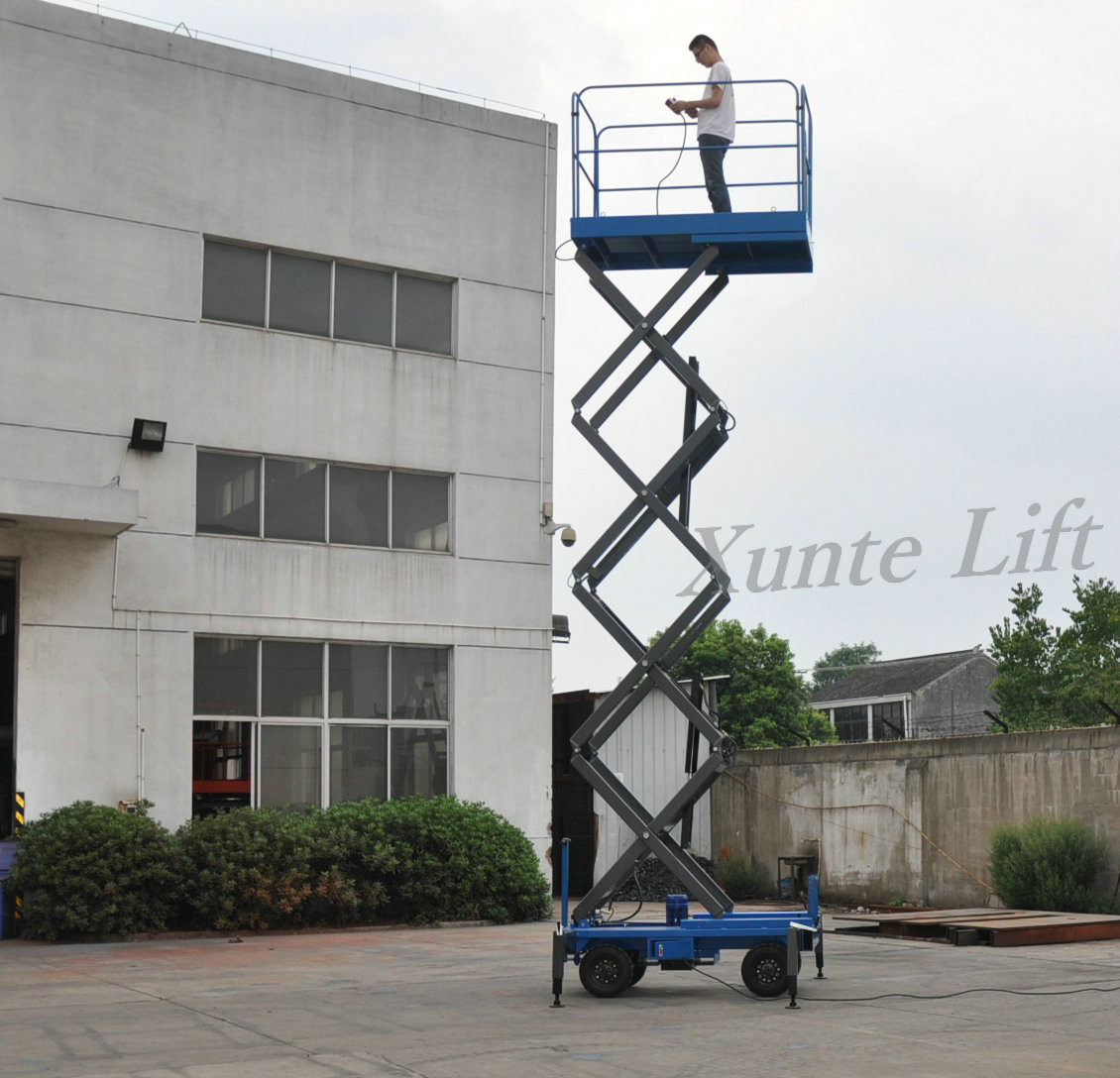

450kg भार वहन क्षमता का उच्च शक्ति मैंगनीज स्टील मोबाइल कैंची लिफ्ट
विवरण
कैंची लिफ्ट कम दूरी के लिए भारी सामग्री उठाने के लिए आदर्श है, कॉम्पैक्ट डिज़ाइन इसे संकीर्ण गलियारों में संचालन के लिए आदर्श बनाता है। ग्राउंड कंट्रोल और प्लेटफॉर्म कंट्रोल के साथ, हवाई निर्माण और स्थापना के लिए संचालित करना बहुत आसान और सुविधाजनक, सुरक्षित और कुशल हो सकता है। इसमें शामिल हैं:
- लिफ्ट का हिस्सा,
- दूरबीन भुजाएँ और उठाने वाले जैक,
- गाइड पहियों, यात्रा पहियों और स्टेबलाइजर्स के साथ बुनियादी चेसिस,
- मोटर पंप इकाई।
पैरामीटर:
अधिकतम ऊंचाई
|
6 मीटर |
न्यूनतम ऊंचाई |
|
1.1 मीटर |
रेटेड लोड |
|
450KG |
प्लेटफॉर्म का आकार |
|
l.85 x 0.9 मीटर |
उठाने की शक्ति |
|
2.2KW |
उठाने का समय |
|
60 सेकंड |
सिलेंडर |
|
Ø80*2 |
नियंत्रण वोल्टेज |
|
DC24V |
टायर |
|
Ø200 ठोस टायर |
कुल वजन |
|
1100kg |
माप |
| 1.95 मीटर x 1.08 मीटर x 1.1 मीटर | सुरक्षा सावधानी: |
1) आपातकाल की स्थिति में अचानक गिरावट से बचने के लिए विस्फोट-प्रूफ लॉक वाल्व।
2) प्लेटफॉर्म के ऊपर लोगों की सुरक्षा की गारंटी के लिए सुरक्षा रेल।
3) ऑपरेशन प्लेटफॉर्म वोल्टेज 24 V है, जो मानव शरीर के लिए सुरक्षित है
4) बिजली रिसाव सुरक्षा उपकरण लगाया गया है, सभी विद्युत घटक CE प्रमाणित हैं।
5) लिमिट स्विच सिस्टम लिफ्ट टेबल को सटीक स्थिति पर रोकने में मदद करता है।
6) सभी हाइड्रोलिक कैंची लिफ्ट टेबल को कारखाने से निकलने से पहले 1.2 गुना लोडिंग टेस्ट पास किया जाता है
मुख्य विवरण:
प्लेटफॉर्म
एंटी-स्किड प्लेटफॉर्म सतह और अलग करने योग्य बाड़ के साथ। एक्सटेंशन प्लेटफॉर्म भी वैकल्पिक है
आर्म सपोर्ट
यह उच्च शक्ति वाले स्टेनलेस मैंगनीज स्टील से बना है। इस प्रोफाइल की चौड़ाई ने मशीन की स्थिरता को बहुत बढ़ा दिया है और मशीन की कक्षा को कम कर दिया है।
तेल ट्यूब के लिए डिवाइस का विस्फोट-प्रूफ
सभी सिलेंडर इस डिवाइस के साथ हैं, इसका उपयोग ट्यूब के टूटने से मशीन की रक्षा के लिए किया जाता है। यह मशीन के सुरक्षित उपयोग की गारंटी दे सकता है।
आउटरिगर्स
इन आउटरिगर्स को 90 के भीतर किसी भी स्थिति में विभिन्न कार्य परिस्थितियों के अनुरूप तय किया जा सकता है। और आउटरिगर्स की लंबाई का संबंध उठाने की ऊंचाई से है।
जब चारों आउटरिगर्स पूरी तरह से नहीं खोले जाते हैं और जमीन पर मजबूती से तय नहीं होते हैं, तो मशीन को उठाना मना है।
विस्तार मंच
मशीन चौड़ाई की तरफ एक्सटेंशन प्लेटफॉर्म बना सकती है। भार वहन क्षमता 50 किलो है, एक्सटेंशन प्लेटफॉर्म की लंबाई मशीन की उठाने की ऊंचाई और प्लेटफॉर्म के आकार पर निर्भर करती है
प्लेटफॉर्म नियंत्रण
एक आपातकालीन स्टॉप बटन, ऊपर बटन और नीचे बटन है जो कार्यकर्ता को प्लेटफॉर्म पर मशीन को ठीक से संचालित करने में सक्षम बनाता है
असर
यह मशीन उन्नत स्व-चिकनाई वाले बीयरिंग का उपयोग कर रही है जिसका अर्थ है कि स्नेहक जोड़ने की कोई आवश्यकता नहीं है। यह असर जंग-रोधी है। और इसका लंबा सेवा समय है। हम यह भी देख सकते हैं कि इसमें एक पिन है। इसे बाहर रखने से मशीन की स्थिरता में सुधार हो सकता है जबकि इसे अंदर रखने की तुलना में।
कैंची आर्म एंड कनेक्शन
सभी कैंची आर्म एंड एक लंबी असर बार के माध्यम से जुड़े हुए हैं, जो उठाने पर मशीन की स्थिरता को बहुत बढ़ाता है
सहायक कम करना
सहायक कम करने वाला उपकरण मशीन को बिजली बंद होने पर नीचे जाने दे सकता है।
लेवल गेज
इसका उपयोग मशीन की क्षैतिज स्थिति को इंगित करने के लिए किया जाता है। केवल बुलबुला वृत्त के मध्य में है, मशीन को ऊपर उठाया जा सकता है।
बजर
जब मशीन उठ रही हो और उतर रही हो तो यह आर्म करेगा
प्रवेश सीढ़ी
सीढ़ी चौड़ी बार के साथ उच्च शक्ति वाले स्टील से बनी है जो सुरक्षित और आरामदायक है
ग्राउंड कंट्रोल बॉक्स
ऑपरेटर पावर इंडिकेटर से मशीन को देख सकता है कि उसमें पावर है या नहीं। पावर डिस्प्ले आपको बैटरी की शेष शक्ति बताएगा। प्लेटफॉर्म कंट्रोल बॉक्स की तरह ही आपातकालीन स्टॉप बटन, ऊपर बटन और नीचे बटन भी हैं
पार्श्व में खुलने वाला दराज
बाएं साइड के दराज का उपयोग बैटरी और बैटरी चार्जर रखने के लिए किया जाता है। दाहिने साइड के दराज का उपयोग हाइड्रोलिक पावर पैक रखने के लिए किया जाता है। यह डिज़ाइन धूल-रोधी है और उन्हें बारिश से बचाता है और यह रखरखाव के लिए सुविधाजनक है।
विन्यास:
इलेक्ट्रिक सिस्टम: श्नाइडर संपर्ककर्ता, SANLICO बटन, CHNT इलेक्ट्रिकल
हाइड्रोलिक पावर पैक: इटली ब्रांड: हाइड्राप/ स्विस ब्रांड: बुचर
