| उत्पत्ति के प्लेस: | चीन से मूल |
|---|---|
| ब्रांड नाम: | CHEN LIFT |
| प्रमाणन: | CE ISO9001:2008 IPAF member |
| मॉडल संख्या: | एमके750（एसजेवाई 0.5-7.5） |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | फूस/लकड़ी के बक्सों में लपेटा हुआ |
| प्रसव के समय: | जमा की प्राप्ति के 30 दिन बाद |
| आपूर्ति की क्षमता: | 100 सेट/माह |
| सामग्री: | उच्च शक्ति मैंगनीज स्टील | रंग: | अनुकूलन |
|---|---|---|---|
| संग्रहित ऊंचाई: | 1.54मी | अधिकतम ऊंचाई: | 7.5 मी |
| प्लैटफ़ॉर्म: | 1.8*1एम | वज़न: | 1100kg |
| लोडिंग क्षमता: | 500 किलो | माप: | 1.85मी*1.24मी*1.50मी |
| प्रमुखता देना: | ऑटोमोबाइल कैंची लिफ्ट,मोबाइल एरियल वर्क प्लेटफॉर्म |
||

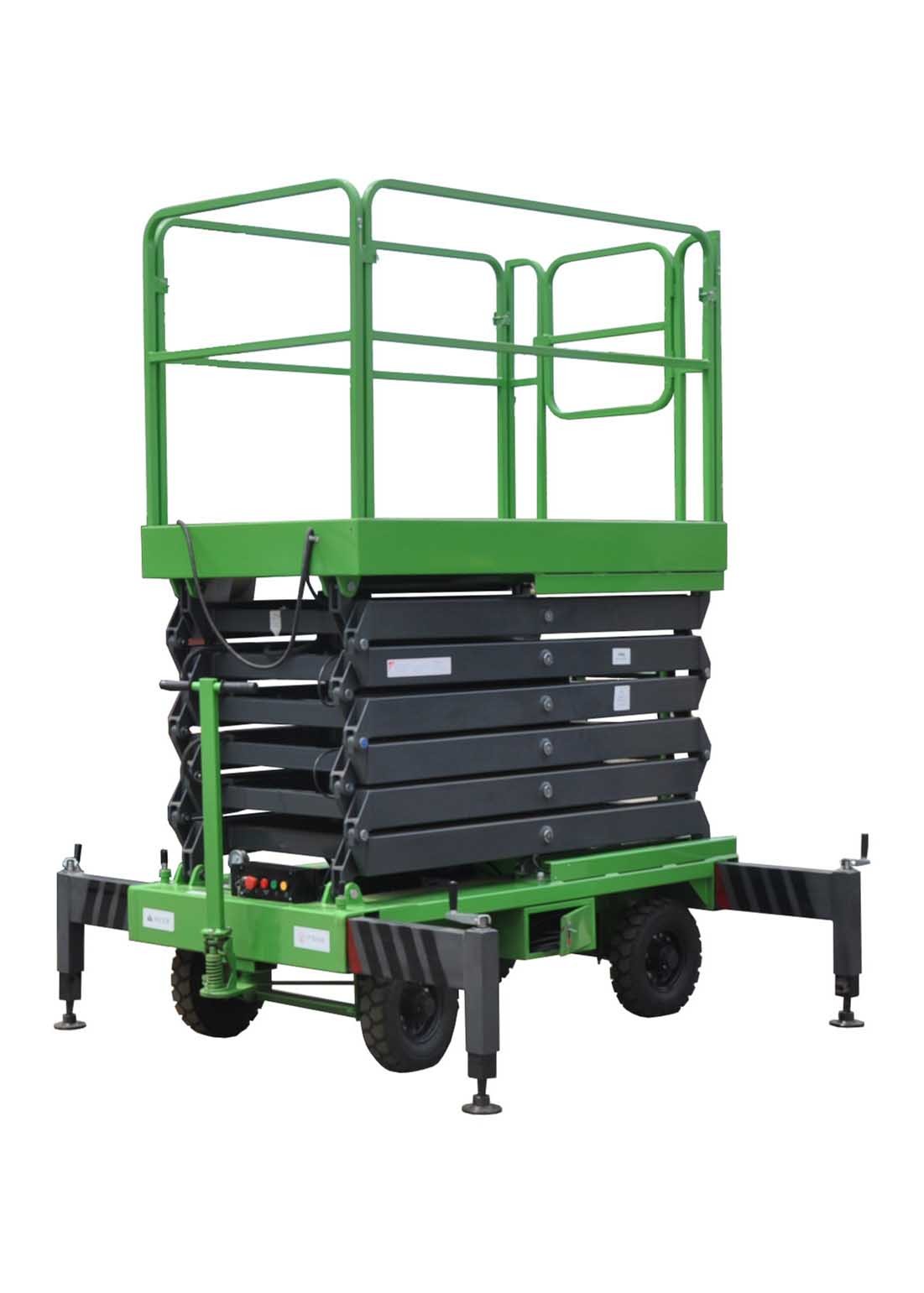

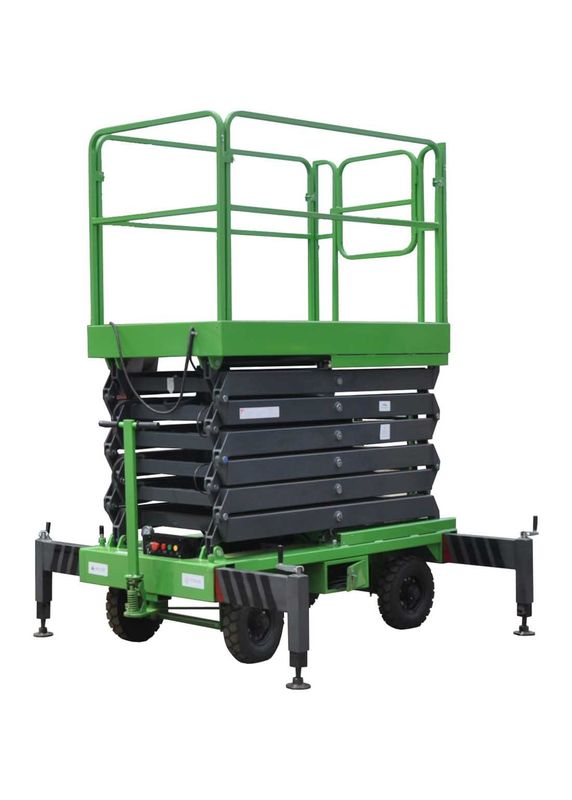

7.5 मीटर मोबाइल कैंची लिफ्ट एंटी स्लिड प्लेटफॉर्म के साथ 1.8 * 1 मीटर 450 किलोग्राम की क्षमता
डिजाइन विवरण

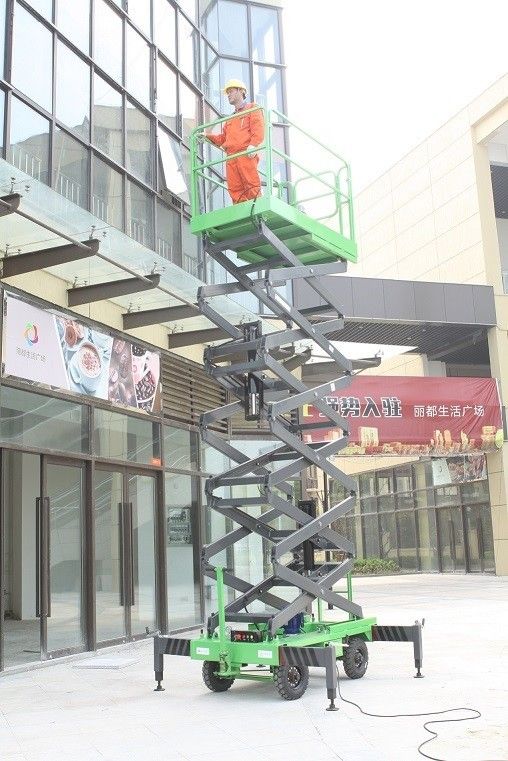

विवरण:एसजेवाई 0.45-7.5कैंची लिफ्ट छोटी दूरी पर भारी सामग्री उठाने के लिए अंतहीन सामग्री अनुप्रयोगों के लिए एक सुरक्षित और कुशल तरीका है। कॉम्पैक्ट डिजाइन इसे संकीर्ण गलियारों में संचालन के लिए आदर्श बनाता है।यह हवाई निर्माण और स्थापना के लिए संचालित करने के लिए बहुत सुविधाजनक हो सकता है
इसमें शामिल हैंः
- लिफ्ट भाग,
- दूरबीन हथियार और उठाने जैक,
- मार्गदर्शक पहियों, यात्रा पहियों और स्थिर करने वालों के साथ बुनियादी चेसिस,
- मोटर पंप इकाई।
पैरामीटरः
|
अधिकतम ऊंचाई |
7.5 मीटर |
|
न्यूनतम ऊँचाई |
1.54 मीटर |
|
नामित भार |
450 किलो |
|
प्लेटफार्म का आकार |
1.8 x 1 मीटर |
|
उठाने की शक्ति |
2.2 किलोवाट |
|
उठाने का समय |
60 के दशक |
|
सिलेंडर |
Ø100*2 |
| बैटरी | 120AH*2 |
|
टायर |
400-8 फुलाया हुआ टायर |
|
कुल वजन |
1100 किलो |
| माप | 2.00m*1.20m*1.54m |
सुरक्षा सावधानियांः
1) आपात स्थिति में अचानक गिरने से बचने के लिए विस्फोट-प्रूफ लॉक वाल्व।
2) प्लेटफार्म के ऊपर लोगों की सुरक्षा सुनिश्चित करने के लिए सुरक्षा रेल।
3) ऑपरेशन प्लेटफार्म वोल्टेज 24 वी है, मानव शरीर के लिए सुरक्षित है
4) विद्युत रिसाव सुरक्षा उपकरण पर सुसज्जित है, सभी विद्युत घटक CE प्रमाणित हैं।
5) सीमा स्विच प्रणाली लिफ्ट टेबल को सही स्थिति पर रुकने में मदद करती है।
6) सभी हाइड्रोलिक कैंची लिफ्ट टेबल कारखाने छोड़ने से पहले 1.2 बार लोडिंग परीक्षण पारित कर रहे हैं
मुख्य विवरण:
प्लेटफार्म
विरोधी स्लिड मंच सतह और हटाने योग्य बाड़ के साथ। विस्तार मंच भी वैकल्पिक है
बांह का समर्थन
यह उच्च शक्ति वाले स्टेनलेस मैंगनीज स्टील से बना है। इस प्रोफाइल की चौड़ाई ने मशीन के लॉट की स्थिरता को बढ़ाया है और मशीन की कक्षा को कम किया है।
तेल ट्यूब के लिए विस्फोट प्रतिरोधी उपकरण
सभी सिलेंडर इस उपकरण के साथ होते हैं, इसका उपयोग मशीन को ट्यूब के टूटने से बचाने के लिए किया जाता है। यह मशीन के सुरक्षित उपयोग की गारंटी दे सकता है।
आउटरिगर्स
इन आउटरिगर्स को विभिन्न कार्य परिस्थितियों के अनुरूप 90 के दायरे में किसी भी स्थिति में तय किया जा सकता है। और आउटरिगर्स की लंबाई उठाने की ऊंचाई से जुड़ी होती है।
यह मशीन को उठाने के लिए मना किया जाता है जब चार आउटरिगर पूरी तरह से खोला और जमीन पर मजबूती से तय नहीं कर रहे हैं।
विस्तार मंच
मशीन चौड़ाई पक्ष पर विस्तार मंच बना सकते हैं। लोडिंग क्षमता 50 किलोग्राम है, विस्तार मंच की लंबाई मशीन की उठाने की ऊंचाई और मंच के आकार पर निर्भर करता है
प्लेटफार्म नियंत्रण
वहाँ है आपातकालीन रोक बटन, ऊपर बटन और नीचे बटन कार्यकर्ता काम करने में सक्षम बनाने के लिए सही ढंग से मंच पर मशीन संचालित
असर
यह असर एंटी-रस्ट है. और इसमें लंबे समय तक सेवा समय है. हम यह भी देख सकते हैं कि इसमें एक पिन है.इसे बाहर रखकर इसे अंदर रखने की तुलना में उठाने के दौरान मशीन की स्थिरता में सुधार किया जा सकता है।.
कैंची बांह अंत कनेक्शन
सभी कैंची हाथ के छोर एक लंबे असर पट्टी के माध्यम से जुड़े हुए हैं, जो उठाने के दौरान मशीन की स्थिरता को बहुत बढ़ाता है।
सहायक उतारना
सहायक उतारने वाला यंत्र बिजली बंद होने पर मशीन को नीचे उतार सकता है।
स्तरदर्शक
इसका प्रयोग मशीन की क्षैतिज स्थिति को इंगित करने के लिए किया जाता है। जब बुलबुला वृत्त के मध्य में होता है, तो मशीन को उठाया जा सकता है।
बज़र
यह हथियार जब मशीन उठाने और नीचे जा रहा है
प्रवेश सीढ़ी
सीढ़ी चौड़ी पट्टी के साथ उच्च शक्ति स्टील से बना है जो सुरक्षित और आरामदायक है
ग्राउंड कंट्रोल बॉक्स
ऑपरेटर देख सकते हैं कि क्या मशीन बिजली के संकेतक से यह करने के लिए शक्ति है. पावर डिस्प्ले आप बैटर के शेष शक्ति बताएगा. वहाँ भी आपातकालीन स्टॉप बटन है,ऊपर बटन और नीचे बटन प्लेटफार्म नियंत्रण बॉक्स की तरह ही
साइडली खुलने वाला दराज
बायीं ओर के दराज में बैटरी और बैटरी चार्जर रखने के लिए उपयोग किया जाता है। दाईं ओर के दराज में हाइड्रोलिक पावर पैक रखने के लिए उपयोग किया जाता है।यह डिजाइन एंटी धूल और बारिश से उन्हें बचाने के लिए और यह बनाए रखने के लिए सुविधाजनक है कर सकते हैं.
विन्यासः
वैकल्पिक विन्यासः
